вступ
У нашому сучасному над-об’єднаному світі споживачі та компанії часто сприймають як належне високу-передачу даних і кристально-чисті комунікаційні мережі. За кожним-телевізійним мовленням високої чіткості, домашнім широкосмуговим підключенням до Інтернету, базовою станцією стільникового зв’язку та професійною бездротовою радіосистемою стоїть складна фізична інфраструктура, яка робить можливим безперебійний зв’язок. Серед найбільш довговічних, надійних і критичних компонентів цієї глобальної інфраструктури є коаксіальний кабель. Протягом багатьох десятиліть цей спеціалізований тип лінії електропередач служив основою для безпечного, ефективного та надійного переміщення радіочастотних (РЧ) сигналів від однієї частини електронного обладнання до іншої.
Незважаючи на швидке, повсюдне зростання волоконної оптики та бездротового зв’язку в багатьох секторах, коаксіальний кабель залишається абсолютно незамінним у надзвичайно широкому спектрі споживчої електроніки, промислового виробництва, аерокосмічної техніки та телекомунікацій. Його унікальна концентрична геометрична конструкція дозволяє йому успішно стримувати електромагнітні поля, захищати передачу внутрішніх даних від різких зовнішніх шумів і підтримувати надійну цілісність сигналу на значних робочих відстанях. У цьому вичерпному посібнику досліджуються основні концепції коаксіальних кабелів, аналізується їх складна внутрішня анатомія, вивчається фундаментальна фізика передачі радіочастотного сигналу, оцінюються різні стандарти опору та варіанти кабелю, а також розглядаються їх основні експлуатаційні переваги та обмеження в сучасній електротехніці.
1. Анатомія та структура сердечника коаксіального кабелю
Щоб справді зрозуміти, як коаксіальний кабель досягає своїх-високих можливостей передачі, потрібно уважно вивчити його фізичну конструкцію та склад матеріалу. Технічний термін «коаксіальний» походить від структурного факту, що всі внутрішні концентричні шари мають одну спільну геометричну вісь. Це точне концентричне вирівнювання є цілком навмисним, ретельно розробленим для контролю навколишніх електромагнітних полів і повного придушення зовнішніх збоїв. Стандартний коаксіальний кабель складається з чотирьох основних концентричних шарів, кожен з яких розроблений для виконання певної механічної або електричної функції в загальній лінії передачі.
У самому центрі лежить серцевинний провідник, який зазвичай називають центральним провідником. Цей критично важливий елемент зазвичай виготовляється з твердої-міді високої чистоти, покритої міддю-сталі для додаткової міцності на розрив або посрібленої-міді, і його основна функція полягає в передачі основного електричного радіочастотного сигналу. Цей внутрішній провідник оточує діелектричний ізолятор, не-провідний шар, який зазвичай виготовляється з твердого або спіненого поліетилену або політетрафторетилену (PTFE). Діелектричний ізолятор підтримує точний, непорушний фізичний відстань між центральною жилою та зовнішніми шарами, що має вирішальне значення для визначення електричного опору та швидкості поширення сигналу кабелю.
Діелектричний ізолятор охоплює металевий екран, який служить абсолютним життєво важливим бар’єром проти шуму навколишнього середовища та витоку сигналу. Цей щит, як правило, складається з комбінації алюмінієвої фольги та щільно сплетеної сітки з луджених або голих мідних ниток. Екран діє як вторинний провідник, завершуючи електричне коло, захоплюючи електромагнітні хвилі всередині кабелю та блокуючи зовнішні електромагнітні перешкоди (EMI) і радіочастотні перешкоди (RFI). Нарешті, весь вузол розміщений у зовнішній захисній оболонці, виготовленій із міцних полімерів, таких як ПВХ, поліетилен або поліуретан. Ця зовнішня оболонка захищає внутрішні шари від фізичного стирання, проникнення вологи, ультрафіолетового сонячного випромінювання та надзвичайного хімічного впливу в суворих зовнішніх умовах.
2. Фізика передачі радіочастотного сигналу
Радіочастотна передача включає високо{0}}змінні струми, які швидко коливаються, створюючи електромагнітні поля, які можуть легко випромінюватися або сприймати паразитні шуми, якщо їх не врегулювати належним чином. Стандартні розімкнуті дроти або паралельні пари провідників погано підходять для високо-передачі частот, оскільки вони діють як непередбачувані антени, витікаючи дорогоцінну енергію сигналу та зазнаючи значного погіршення через вплив навколишнього середовища. Коаксіальний кабель блискуче вирішує цю проблему завдяки фізичному застосуванню повного електромагнітного обмеження.
Коли радіочастотний сигнал потрапляє в жилу коаксіального кабелю, він створює електромагнітне поле, яке поширюється по довжині дроту. Оскільки зовнішній металевий екран повністю оточує центральний провідник на однаковій відстані, електричні та магнітні поля, пов’язані з сигналом, повністю обмежені простором усередині діелектричного ізолятора, розташованого між внутрішнім сердечником і зовнішнім екраном. Крім того, будь-який зовнішній електромагнітний шум, що походить від ліній електропередач, радіопередавачів або промислового обладнання, потрапляє на зовнішній плетений екран і безпечно заземлюється або відбивається, запобігаючи його проникненню в ядро та пошкодженню потоку даних.
Ще одна важлива концепція радіочастотної передачі по коаксіальному кабелю – це характеристичний опір, виміряний в Омах (Ом). Імпеданс представляє загальну протидію лінії електропередачі змінному струму. Підтримка постійного контрольованого опору-, який зазвичай стандартизований на рівні 50 Ом або 75 Ом, по всій довжині кабелю та підключеного до нього обладнання-є життєво важливим для продуктивності системи. Якщо виникає невідповідність імпедансу, частина радіочастотної енергії, що переміщується, відбиватиметься назад до джерела, а не досягне навантаження призначення. Це відбиття створює стоячі хвилі, погіршує якість сигналу, знижує енергоефективність, а в радіосередовищах із високою-потужністю може генерувати надлишок тепла, який назавжди пошкоджує чутливе обладнання передавача.
3. Класифікації, стандарти імпедансу та варіанти кабелів
Коаксіальні кабелі не-є універсальним-товаром-для всіх; вони поділяються на різні класи на основі робочої частоти, фізичного розміру, потужності-обслуговування та номінального опору. Для техніка, системного проектувальника або інженера РЧ вибір правильного варіанту кабелю є важливим для забезпечення оптимальної продуктивності системи та уникнення катастрофічного відбиття сигналу.
Два основні стандарти опору, які домінують у світовій промисловості, це 50 Ом і 75 Ом:
Коаксіальні кабелі 50 Ом:Вони розроблені в основному для передачі даних, бездротового зв’язку,-систем двостороннього радіозв’язку, обладнання GPS і комерційних підсилювачів сигналу. Номінальний повний опір 50 Ом забезпечує ідеальний баланс між низьким ослабленням сигналу та високою-потужністю, що робить його універсальним стандартом для радіочастотних передавачів і антен. Популярні приклади включають традиційний RG-58, а також сучасні варіанти з низькими втратами, такі як серія LMR (такі як LMR-240 і LMR-400).
Коаксіальні кабелі 75 Ом:Вони оптимізовані для розповсюдження відео, кабельного телебачення (CATV), супутникового телебачення та доставки широкосмугового Інтернету. Оскільки для відео та трансляційних сигналів пріоритетом є мінімальна втрата сигналу протягом тривалого пасивного режиму, а не висока-потужність, геометрія 75 Ом (на прикладі кабелів RG-6 і RG-59) запобігає погіршенню зображення та підтримує чисту цілісність каналу в житлових і комерційних мережах розподілу.
На додаток до різниці імпедансу, коаксіальні кабелі значно відрізняються фізичним калібром. Більш товсті кабелі мають більші провідники з серцевиною та товщі діелектричні ізолятори, які різко зменшують загасання сигналу (втрату сигналу на відстані) для довгих кабелів, хоча вони жертвують фізичною гнучкістю. Навпаки, тонкі кабелі є дуже гнучкими, їх легко прокладати через вузькі простори або салони транспортних засобів, але вони страждають від вищих показників загасання на великих прольотах.
4. Переваги та експлуатаційні обмеження
Хоча технологія коаксіального кабелю розвивалася протягом майже століття безперервного розвитку, вона продовжує займати домінуючу позицію в багатьох секторах зв’язку завдяки унікальному поєднанню структурних і експлуатаційних переваг. Однак розробники систем також повинні враховувати її фізичні обмеження, плануючи-великомасштабні розгортання.
Основні переваги використання коаксіального кабелю:
Чудове електромагнітне екранування:Закрита концентрична конструкція забезпечує винятковий захист від зовнішніх електромагнітних і радіочастотних перешкод, забезпечуючи чисту передачу даних навіть у шумному промисловому середовищі.
Підтримка високої пропускної здатності та частоти:Сучасні коаксіальні конфігурації можуть ефективно передавати високо-сигнали в діапазоні гігагерц, зручно обробляючи багато-канальне відео та високо-дані.
Довговічність і механічна стійкість:Коаксіальні кабелі, захищені міцними полімерними зовнішніми оболонками та міцними металевими обплетеннями, чудово витримують суворі погодні умови на відкритому повітрі, пряме захоронення та фізичні навантаження.
Економічна-ефективність:Порівняно зі спеціалізованими хвилеводами чи довгостроковими активними волоконно-оптичними інфраструктурами, коаксіальний кабель забезпечує доступне, високонадійне рішення для локального радіочастотного та відеорозповсюдження.
Незважаючи на ці переваги, коаксіальні кабелі мають помітні обмеження:
Ослаблення сигналу на відстані:Під час проходження високочастотних сигналів через серцевину та діелектричне середовище вони поступово втрачають енергію. Втрати сигналу експоненціально зростають із вищими частотами та довшими кабелями, що часто вимагає підсилювачів сигналу або повторювачів.
Фізична маса та жорсткість:Високо{0}}коаксіальні кабелі можуть бути товстими, жорсткими та важкими, що ускладнює складну прокладку через вузькі канали будівель або тісні корпуси обладнання.
Вразливість до пошкодження вологою:Якщо зовнішня захисна оболонка розривається або проколюється, волога може просочитися в плетений екран через капілярну дію, що призведе до внутрішньої корозії, зміни імпедансу та остаточного виходу з ладу кабелю.
5. Сучасні програми та найкращі практики обслуговування
Сьогодні застосування архітектури коаксіального кабелю охоплює величезну різноманітність технологічних секторів. У телекомунікаціях вони залишаються основним середовищем для -останньої милі широкосмугового зв’язку, з’єднуючи сусідні розподільні вузли безпосередньо з житловими кабельними модемами. У телерадіомовній індустрії надійні коаксіальні лінії з’єднують головні елементи керування телевізійної студії з високо-потужними опорами. Крім того, органи громадської безпеки, морські оператори та авіаційні системи зв’язку повністю залежать від надійних коаксіальних з’єднань для під’єднання трансиверів до антен -автомобілів або базових станцій.

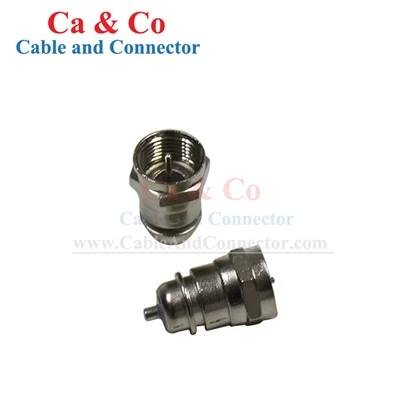

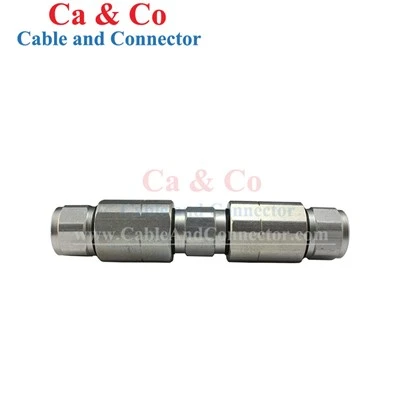

Щоб гарантувати, що мережа коаксіального кабелю працює з максимальною ефективністю, правильне встановлення та протоколи обслуговування є критично важливими. Спеціалісти повинні суворо дотримуватися мінімального радіуса вигину, зазначеного виробником, під час монтажу; защемлення або різкий згин кабелю деформує внутрішній діелектричний ізолятор, змінюючи характеристичний опір і викликаючи небажані відбиття сигналу. Крім того, вибір відповідних сполучних роз’ємів-таких як різьбові роз’єми F-типу для телевізійних систем або гвинтові-роз’єми SMA та BNC для радіочастотних випробувальних інструментів і радіоприладів-є обов’язковим для збереження цілісності екрана. Нарешті, використання професійного випробувального обладнання, такого як вимірювач коефіцієнта стоячої хвилі (КСВ) або рефлектометр часової-області (TDR) після-встановлення, гарантує, що вся лінія передачі буде належним чином узгоджена, усуваючи потенційні збої в роботі, перш ніж вони зашкодять мережі.
Висновок
Коаксіальний кабель є тріумфом електротехніки, долаючи розрив між генерацією необроблених електронних даних і бездротовим розповсюдженням. Досягнувши тонкого балансу концентричної геометрії, діелектричного розділення та металевого екранування, ця технологія десятиліттями забезпечувала надійну передачу радіочастотного сигналу з низькими-втратами в неймовірній кількості галузей.
Розуміння фундаментальних принципів коаксіального кабелю-починаючи від його багатошарової внутрішньої анатомії та фізики узгодження імпедансу до практичних відмінностей між варіантами 50 Ом і 75 Ом-дає змогу інженерам, технікам і ентузіастам технологій розробляти надійні системи зв’язку. Оскільки частоти зв’язку зростають, а вимоги до даних продовжують розвиватися, продуманий вибір, встановлення та технічне обслуговування високо-якісної коаксіальної інфраструктури гарантує, що наші глобальні мережі залишатимуться чистими, стабільними та глибоко зв’язаними протягом багатьох років.
