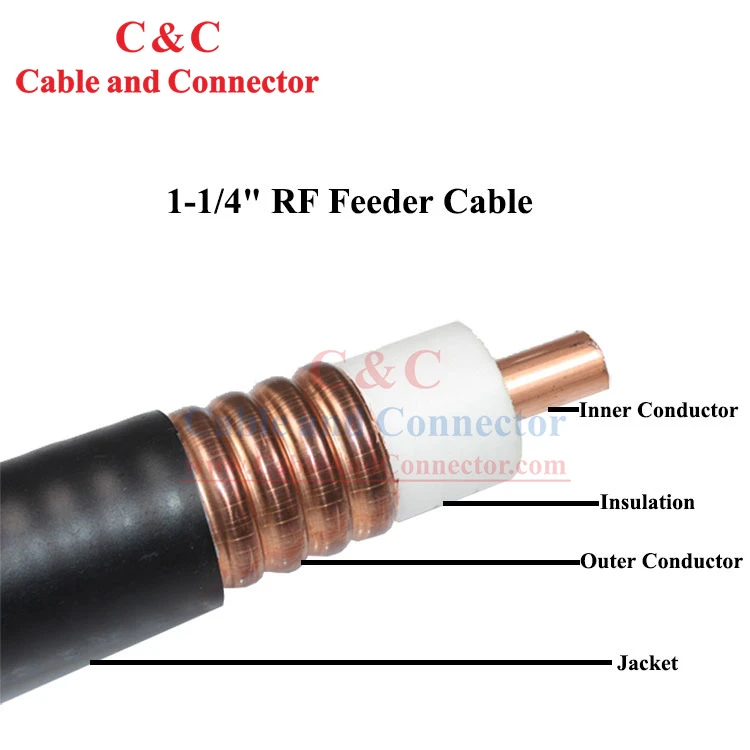

Мідний фідерний кабель MC призначений для передачі радіочастотних сигналів між антенами, передавачами, приймачами та радіочастотним розподільним обладнанням. Його коаксіальна конструкція поєднує в собі внутрішній провідник з мідної трубки, діелектрик із спіненого поліетилену, зовнішній провідник із кільцевої гофрованої міді та LLDPE або-вогнестійку поліетиленову оболонку для забезпечення контрольованого опору, стабільної радіочастотної передачі та механічного захисту.
Електричні характеристики
|
Опір постійного струму внутрішнього провідника (Ом/км) |
0.78 |
|
Опір зовнішнього провідника постійному струму (Ω/км) |
0.66 |
|
Характеристичний опір (Ω) |
50±1.5 |
|
Ємність (п Ф/м) |
76 |
|
Швидкість (%) |
88 |
|
Діелектрична міцність (KV) |
10.0 |
|
Опір ізоляції (МОм/км) |
＞1×104 |
|
Номінальна пікова потужність (КВ) |
205 |
|
Пікова напруга (В) |
4300 |
|
Частота-зрізу (ГГц) |
3.7 |
|
Загасання та середня потужність (Максимальне значення загасання має становити 105% від номінального значення загасання) |
|
|
Частота (МГц) |
Затухання (@20 градусів, d B/100 м) |
Середня потужність (кВ) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
КСВ
|
800 МГц ~ 1000 МГц |
1.10 |
|
1700-2500 МГц |
1.15 |
|
2500-3000 МГц |
1.20 |
Тип
|
Стандартний кабель HCTAY-50-32 Вогнезахисний кабель HCTAYZ-50-32 |
||
|
Будівництво |
||
|
Внутрішній провідник |
матеріал |
Мідна трубка |
|
Діаметр (мм) |
13.1±0.1 |
|
|
Ізоляція |
матеріал |
Спінений ПЕ |
|
Діаметр (мм) |
32.5±0.25 |
|
|
Зовнішній провідник |
матеріал |
Мідна кільцева гофрована труба |
|
Діаметр (мм) |
35.7±0.3 |
|
|
Піджак |
матеріал |
LLDPE або -вогнезахисний PE |
|
Хв. товщина (мм) |
＞1.2 |
|
|
Діаметр (мм) |
38.8±0.30 |
|
Механічні характеристики
|
Радіус вигину (мм) |
Одинарний вигин |
200 |
|
Повторний вигин |
380 |
|
|
Міцність на розрив (Н) |
2500 |
|
|
Вага кабелю (кг/км) |
880 |
|
|
Рекомендована температура (градус) |
Зберігання |
-70~+85 |
|
монтаж |
-40~+60 |
|
|
Операційна |
-55~+85 |
|
РЧ-передача з низькими-втратами 50 Ом
Стабільний опір 50 Ом
Коаксіальна структура підтримує контрольований шлях передачі 50 Ом, тоді як діелектрик зі спіненого поліетилену зберігає відстань між провідниками, що забезпечує стабільний імпеданс.
Низьке ослаблення сигналу
Мідні провідники та спінений поліетиленовий діелектрик розроблені для мінімізації втрат при передачі радіочастот у вказаному діапазоні частот, допомагаючи підтримувати потужність сигналу по всій довжині фідера.
Низький КСВ
Уніфікована коаксіальна конструкція зменшує відображення сигналу та підтримує ефективну передачу радіочастотної потужності між підключеним обладнанням.
Мідна коаксіальна конструкція
Внутрішній провідник мідної трубки
Мідна трубка забезпечує провідний тракт радіочастотної передачі з контрольованими розмірами для стабільної електричної роботи.
Спінений поліетиленовий діелектрик
Спінений поліетиленовий шар зберігає відокремлення між провідниками, одночасно сприяючи опору кабелю та характеристикам передачі.
Кільцевий гофрований мідний зовнішній провідник
Гофрована мідна трубка забезпечує безперервне екранування, дозволяючи кабелю згинатися під час встановлення без шкоди для коаксіальної структури.
LLDPE або вогнезахисна поліетиленова оболонка-
Зовнішня оболонка захищає кабель від пошкоджень під час транспортування та встановлення. LLDPE передбачено для стандартної конструкції, тоді як вогнезахисний поліетилен доступний, якщо застосовуються додаткові-вимоги до протипожежних характеристик.
Монтаж і механічна надійність
Гнучка гофрована конструкція
Кільцевий гофрований зовнішній провідник дозволяє контролювати згинання під час прокладки, полегшуючи транспортування кабелю навколо обладнання та точок встановлення.
Механічний захист
Мідний зовнішній провідник і поліетиленова оболонка забезпечують захист внутрішньої структури передачі під час протягування кабелю, транспортування та встановлення.
Конструкція-з адаптацією до температури
Кабель розроблено з певними температурними діапазонами зберігання, встановлення та експлуатації для підтримки використання в різних умовах навколишнього середовища.
Виробництво та контроль якості
Перевірка мідного провідника
Матеріали для мідних труб перевіряються на постійність розмірів, стан поверхні та якість матеріалу перед початком виробництва кабелю. Розміри провідника контролюються для підтримки розробленої коаксіальної структури.
Контроль діелектричної екструзії
Спінений поліетиленовий діелектрик виготовляється навколо внутрішнього провідника з контрольованими розмірами та рівномірністю. Шар діелектрика перевіряється, щоб забезпечити послідовне розділення між внутрішнім і зовнішнім провідниками.
Формування гофрованого провідника
Мідний зовнішній провідник сформовано в кільцеву гофровану структуру навколо діелектрика. Контроль виробництва зосереджується на діаметрі форми, стані рифлення та цілісності поверхні.
Екструзія куртки
LLDPE або -вогнезахисна поліетиленова оболонка екструдується на завершену коаксіальну структуру. Розміри оболонки, стан поверхні та ідентифікація кабелю перевіряються під час виробництва.
Закінчено тестування кабелю
Готовий кабель перевіряється на основні електричні, розмірні та механічні характеристики перед відправленням. Перевірка -пов’язаної з радіочастотами може включати перевірку опору, затухання та КСВ, а також перевірку опору провідника та розмірів готового кабелю.
Остаточна перевірка
Перед пакуванням готовий кабель перевіряється на зовнішній вигляд кабелю, маркування, розміри, довжину упаковки та ідентифікацію продукту, щоб переконатися, що кабель, що поставляється, відповідає вимогам виробництва та замовлення.
Ідентифікація кабелю та відстеження проекту
Чітка ідентифікація продукту допомагає підрядникам, дистриб’юторам і проектним командам керувати кабелем під час зберігання та встановлення. Маркування кабелю та барабана можна використовувати для визначення типу кабелю, специфікації продукту, інформації про виробництво та деталей доставки.
Для проектних замовлень ідентифікацію продукту та інформацію про упаковку можна узгодити з вимогами клієнта щодо закупівлі та запасів, де це можливо.
Радіочастотний фідерний кабель-відповідає RoHS
Продукт відповідає чинним вимогам RoHS щодо заборонених речовин. Інформація про відповідність RoHS може бути надана як частина технічної документації, необхідної для кваліфікації замовника, затвердження проекту та записів про закупівлі.
500 м дерев'яної барабанної упаковки
Стандартна довжина упаковки -500 м кабелю на дерев'яний барабан для масового транспортування та монтажу проекту.
Захист кабелю -Кабель надійно намотаний на барабан, щоб зменшити деформацію та пошкодження під час транспортування.
Легке розгортання -Упаковка барабана підтримує контрольовану виплату кабелю під час монтажу та допомагає зменшити непотрібне поводження з кабелем.
Ідентифікація барабана -Специфікації продукту та інформацію про відвантаження можна позначити на барабані для отримання та управління запасами.
Упаковка проекту -Спеціальна довжина кабелю або вимоги до упаковки можуть бути обговорені для масових і проектних замовлень.
